Balken Types

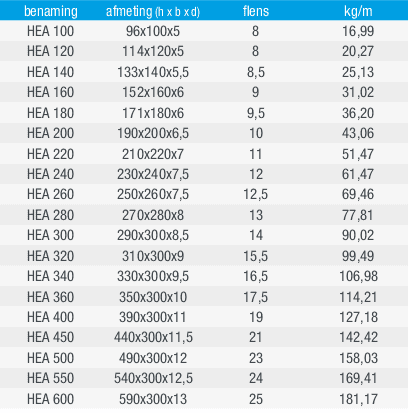

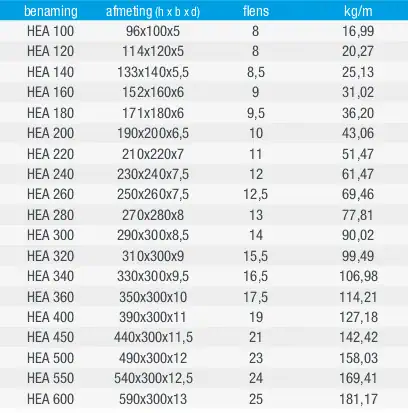

Technische Tekening

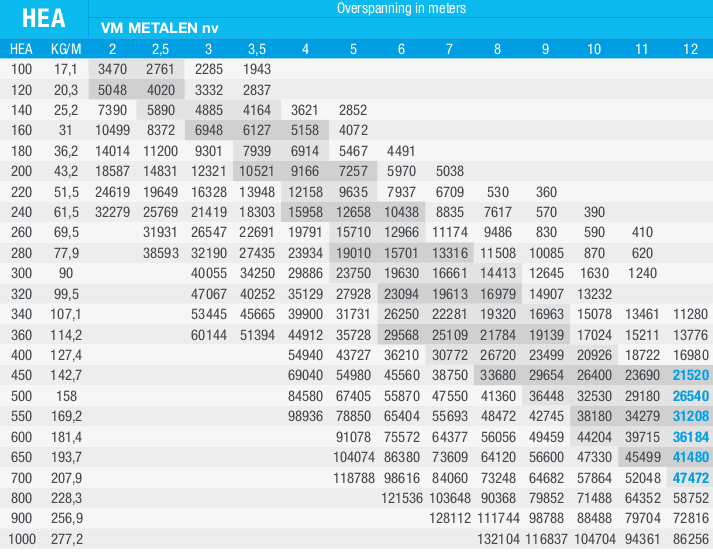

Draagvermogen HEA
Maximum toelaatbare gelijkmatig verdeelde belasting in kg. De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden, rekening houdend met het eigen gewicht. Maximum materiaalspanning 12kN/cm². Max.doorbuiging = lengte/500 en lengte/300.
Product Foto
Draagvermogen Tabel

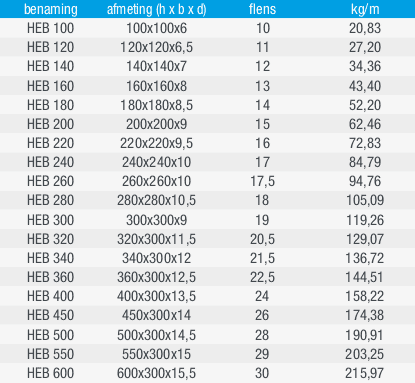

Technische Tekening

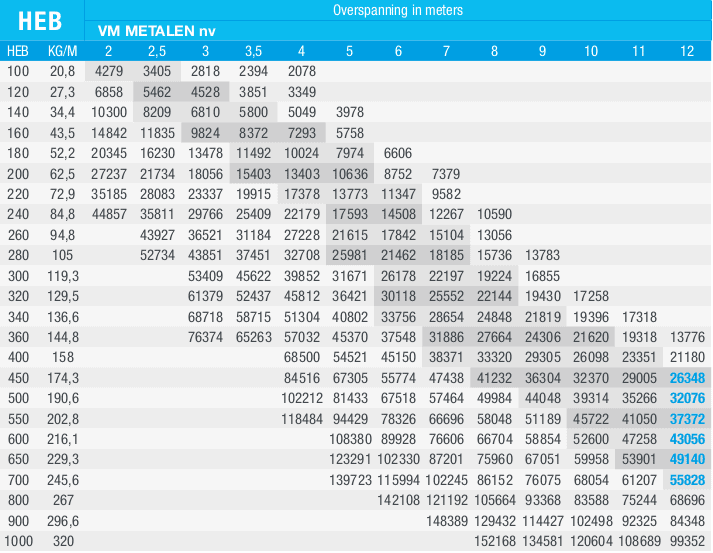

Draagvermogen HEB
Maximum toelaatbare gelijkmatig verdeelde belasting in kg. De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden, rekening houdend met het eigen gewicht. Maximum materiaalspanning 12kN/cm². Max.doorbuiging = lengte/500 en lengte/300.
Product Foto
Draagvermogen Tabel

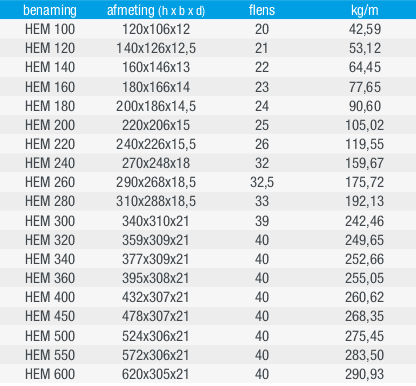

Technische Tekening

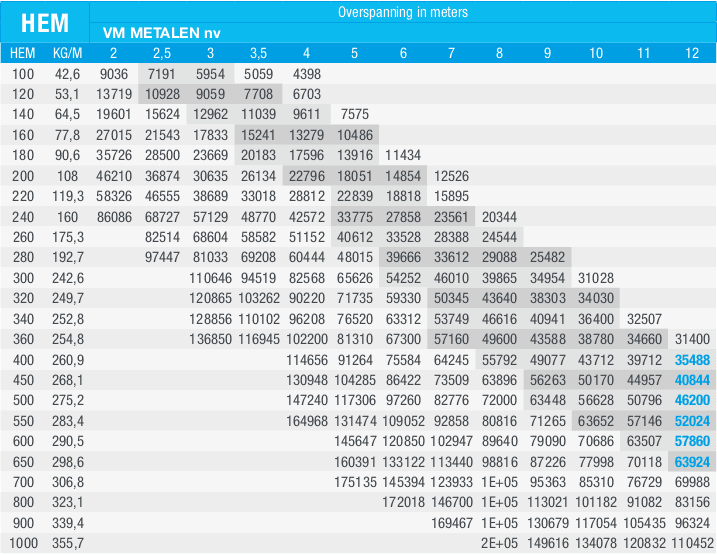

Draagvermogen HEM
Maximum toelaatbare gelijkmatig verdeelde belasting in kg. De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden, rekening houdend met het eigen gewicht. Maximum materiaalspanning 12kN/cm². Max.doorbuiging = lengte/500 en lengte/300.
Product Foto
Draagvermogen Tabel

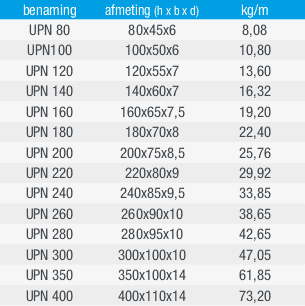

Technische Tekening

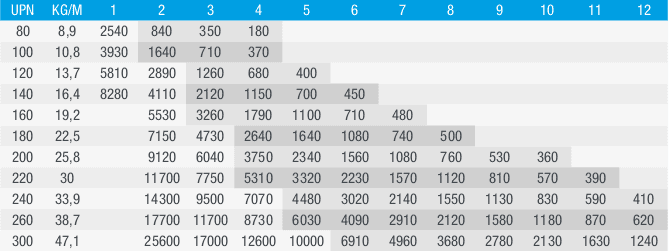

Draagvermogen UPN
Maximum toelaatbare gelijkmatig verdeelde belasting in kg. De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden, rekening houdend met het eigen gewicht. Maximum materiaalspanning 12kN/cm². Max.doorbuiging = lengte/500.
Product Foto
Draagvermogen Tabel

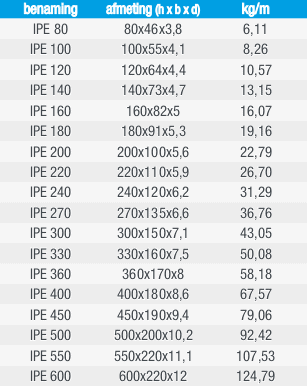

Technische Tekening

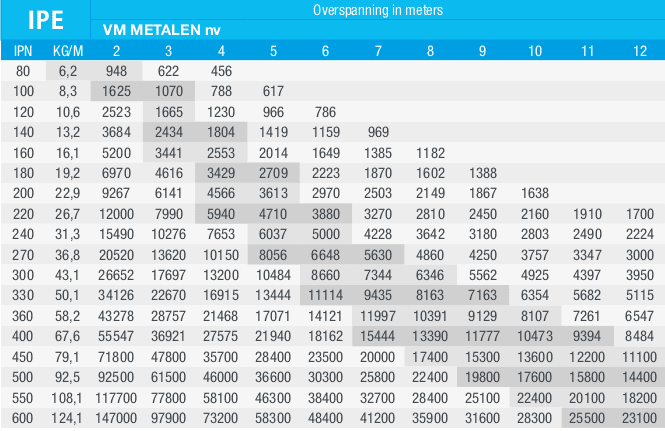

Draagvermogen IPE
Maximum toelaatbare gelijkmatig verdeelde belasting in kg. De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden, rekening houdend met het eigen gewicht. Maximum materiaalspanning 12kN/cm². Max.doorbuiging = lengte/500.
Product Foto
Draagvermogen Tabel
Algemene Informatie
Certificering
Gezien onze EN1090 certifiëring kan de afkomst en kwaliteit van onze producten ten allen tijde opgevraagd worden.
Voorraad
Balken in voorraad: S235JR – EN 10025
Behandeling
Onbehandeld en gestraald met lasprimer op voorraad.
Op maat
Gezien onze EN1090 certifiëring kan de afkomst en kwaliteit van onze producten ten allen tijde opgevraagd worden.
Belangrijke opmerking
De vermelde draagvermogens in bijgevoegde tabellen zijn benaderingen, maar dienen steeds berekend te worden door een erkend studiebureel. Van Meerbeeck neemt geen verantwoordelijkheid voor de hier vermelde indicatieve draagvermogens.
